CNC社オプション

CAI MEASUREMENT

測定・検証システム

モデリングやデータ変換等、
強力なCAIソフトウェアである「VERISURF」と、
「VERISURF」を使って素早く正確にパーツ品質を検証する
「Master3DGage」を紹介します。

VERISURF
Master3DGage

あらゆる産業の計測・検査と
リバースエンジニアリングに
最適なソフトウェア

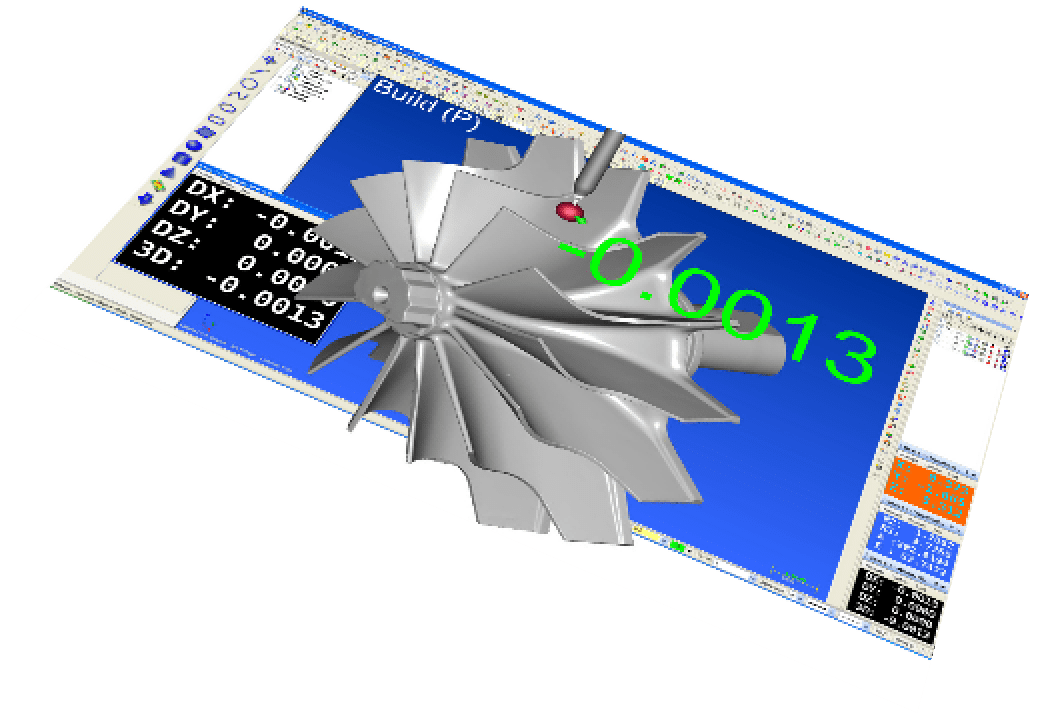

モデルベース検査と、
リバースエンジニアリング技術で
世界を牽引する
ソフトウェア

こんな方にオススメ!

●現場で活かせる3D検証
ソフトウェアをお探しの方へ
●フィーチャベース作成
の部品検査のためのツールを
お探しの方へ

注目ポイント！

■多目的なリバースエンジニアリングに対応！
航空宇宙産業から自動車や重機など、それぞれの分野で日々使用され、効率の良さ、品質アプリケーションに差を生みだしている。
■多種多様なCADモデルと計測機器を、リアルタイムでインターフェイスさせることが可能！
部品の設計や加工機能のシームレスかつ完全な運用を実現することにより、メーカーの製品データを管理する共通のプラットフォームを提供。
■優れたサーフェイス比較分析ができる！
お使いの計測機器を組み合わせることで、シンプルな 3D ゲージを提供。素早く正確に部品を計測し、公称 CAD モデルと比較することができ、品質管理に対する厳しい要求を満たしながら、製造プロセス全体を合理化する。

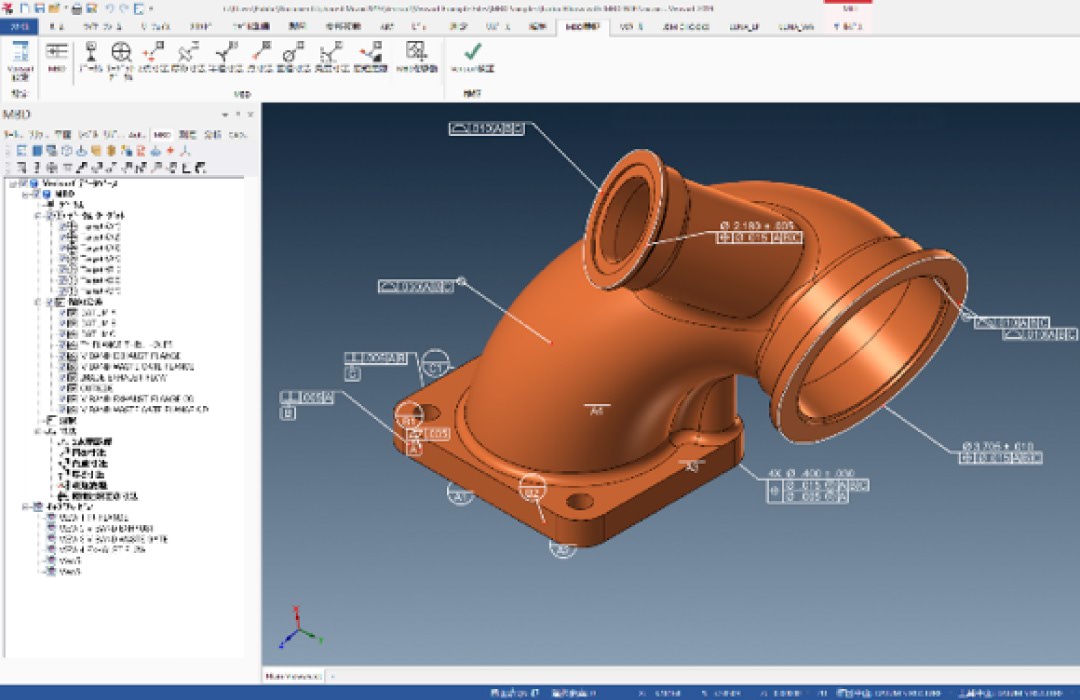

モデルベース計測を含む基本モジュール

CAD

フィーチャベースのパーツインスペクション測定ツール

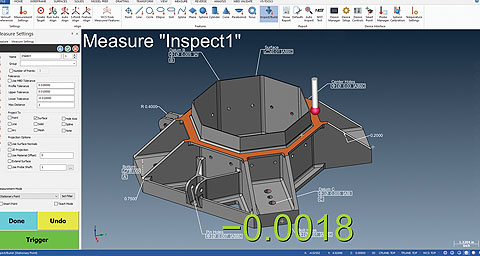

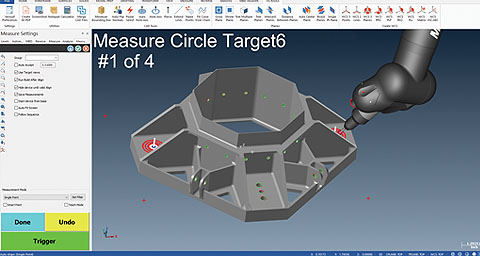

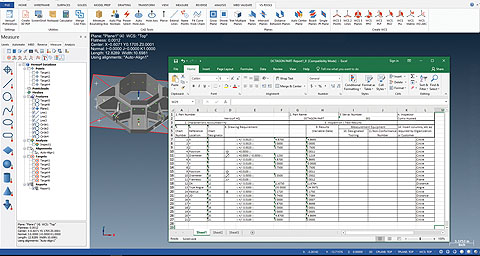

Measure

特長

●ワーク座標系の構築を簡単に行い、幾何要素測定、要素間、幾何公差測定、検査表の作成。
●許容値を測定要素に自動的に関連付けて、レポートを簡単に作成。
●ポータブルCMMに必要な機能が、付加価値を与えます。
●プローブ半径自動補正、温度補正、測定点の自在な投影（平面はもちろん回転投影等）。

メリット

●CADモデルを利用した少ない操作で確実に測定。
●測定結果をCADデータ化、効率的に図面化、簡単編集。
●ポータブルCMMを使っての回転体の断面測定が可能。

リアルタイム処理のモデルベースアセンブリ検査

Build

特長

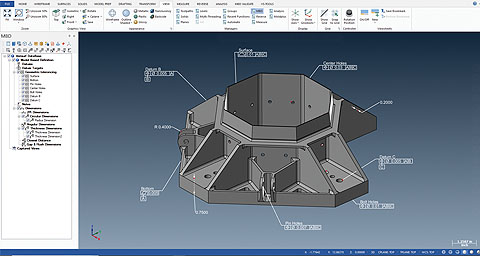

●3Dモデルに直接寸法、幾何公差を記入することが可能。
●モデルの3D PDF出力、穴軸作成、法線作成等CAM/CAIに有効なCAD機能を搭載。
●測定用ソフトですが、CAD機能を有しており、ソリッド、サーフェイス、ワイヤーフレーム、寸法、2次元と3次元の作図が可能。

メリット

●切削後のクランプを外す前の確認。
●組立作業の調整。デジタル化されてアッセンブリー作業の効率が上がる。
●飛行機機体と翼の取り付け。ロケットの発射台の角度調整等。

強力、多目的なリバースエンジニアリングソリューション

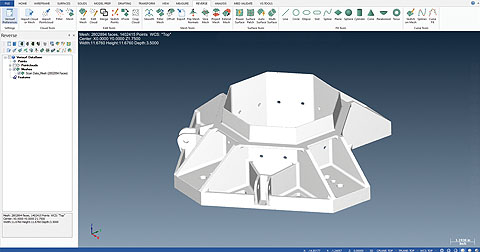

Reverse

特長

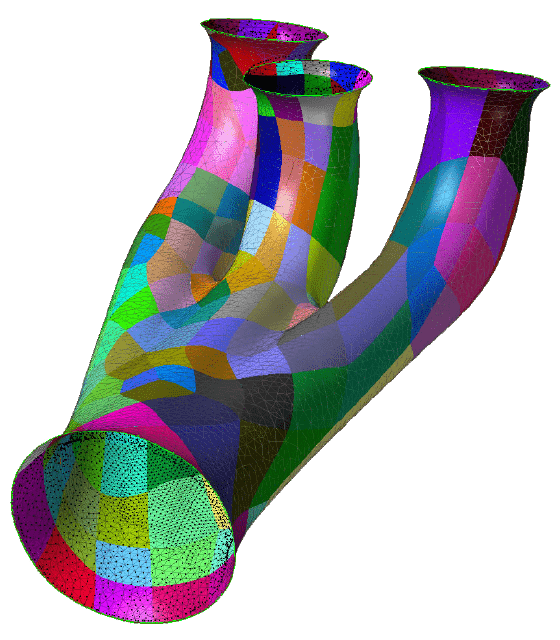

●点群やメッシュを取込み、計測への利用やカーブ・サーフェイスを作成。
●メッシュ編集機能により、壊れているデータを素早く編集ができる。
●ノイズを含んだメッシュでも、加工に適した滑らかなサーフェイスを作成できる。

メリット

●3Dプリンターに送るデータ、加工に使うデータの前処理ができる。
●大規模プラントのリビルドや修理など、大量のデータも軽快に処理。

測定点とCADモデルの形状分析ツール

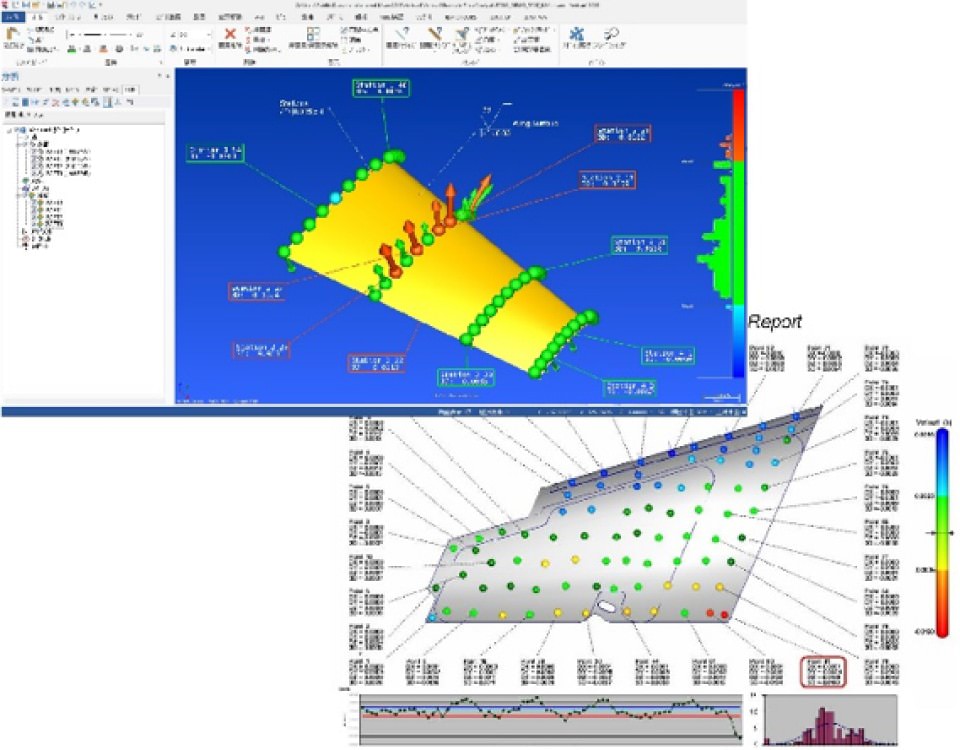

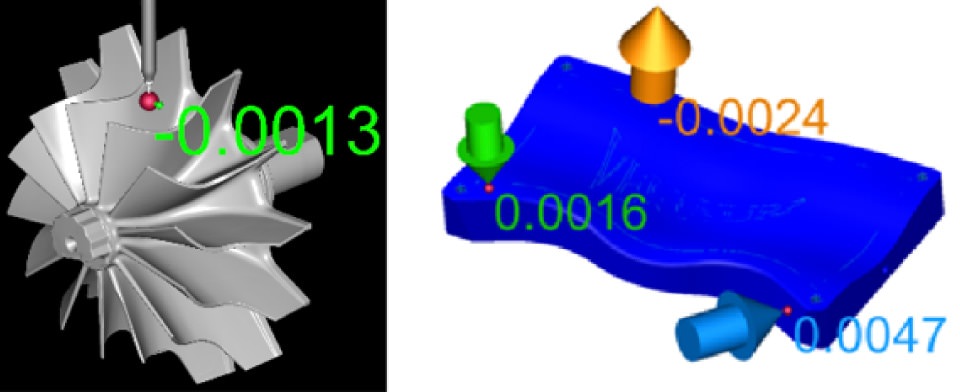

Analysis

特長

●CAI最大の特徴である曲面の評価分析ができる。
●照合した結果を視覚的に直観的に伝える表現力。
●設定済みテンプレートが完備されており、3Dサーフェイスの検査に欠かせない詳細な画像レポートが作成できる。

メリット

●勘による修正から、データを利用してトライ回数激減。
●鋳造ワーク、鋳肌を残さないための切削前素材の基準出しができる。

CNC測定パス作成実行ツール

Automate

VERISURF YouTubeチャンネルはこちら

デモンストレーション

VERISURF　とMaster3Dgageのデモンストレーション、
ご希望のシステム構成でのお見積りのお問い合わせはこちらから
製品の詳細についてもお気軽にお問い合わせください

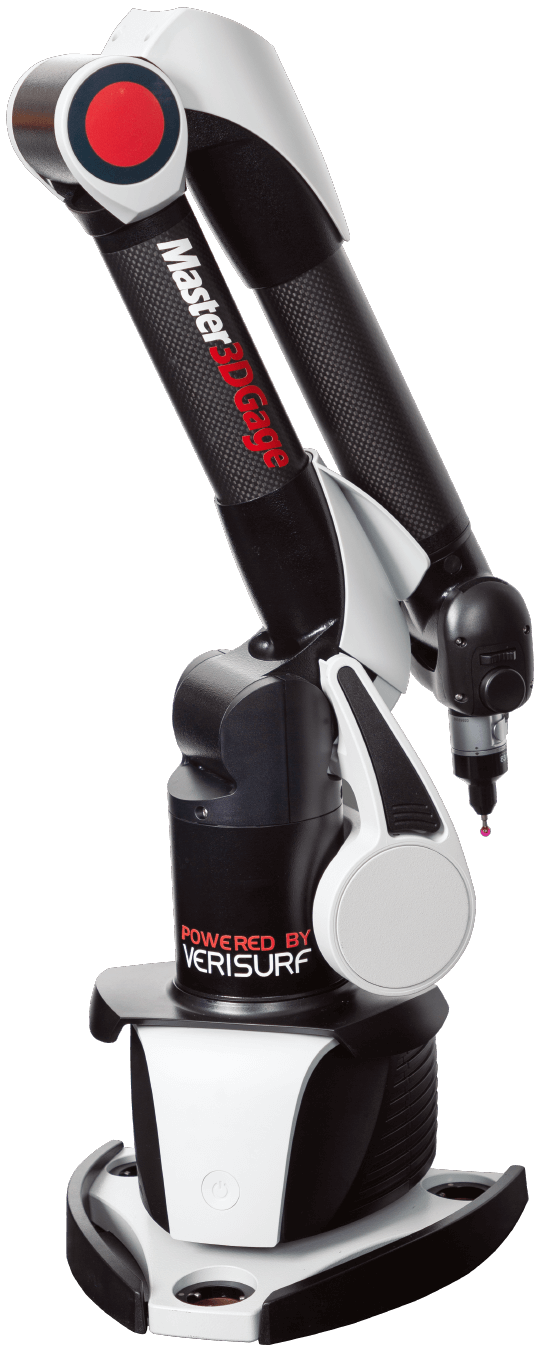

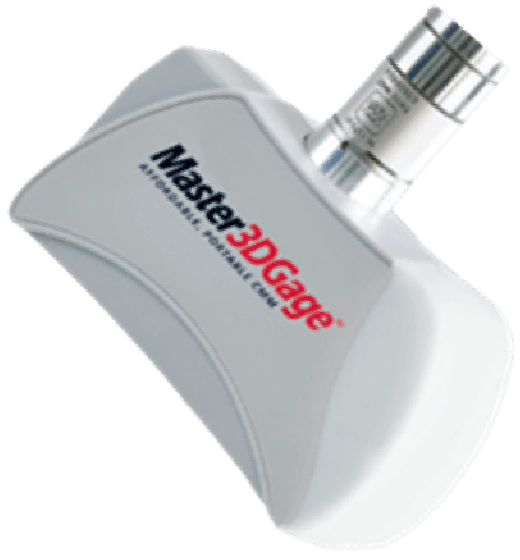

超高精度
6軸多関節アーム型
ポータブルCMM

柔軟性を備え、検査および
リバースエンジニアリングに最適です。

こんな方にオススメ!

●現場で活かせる3D検証
ソフトウェアをお探しの方へ
●フィーチャベース作成
の部品検査のためのツールを
お探しの方へ

注目ポイント！

■人間工学的で使いやすいリスト（wrist）とマルチコントロールボタン
高度な多関節型測定アームのリスト（wrist）により、パーツの周囲やパーツ下部にも到達させることができるため、アクセスしにくい計測面でも測定が可能。
■スピーディで、しかも正確にパーツ品質を検証
6軸タイプのCMMアームは、迅速な起動と超高精度測定が可能なアブソリュートエンコーダを搭載。
■軽量かつワイヤレス設計により、工作機械への設置が簡単

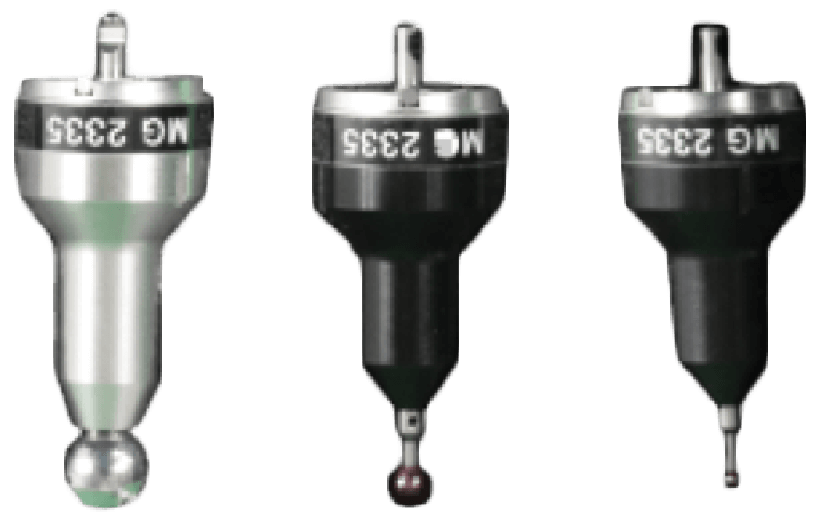

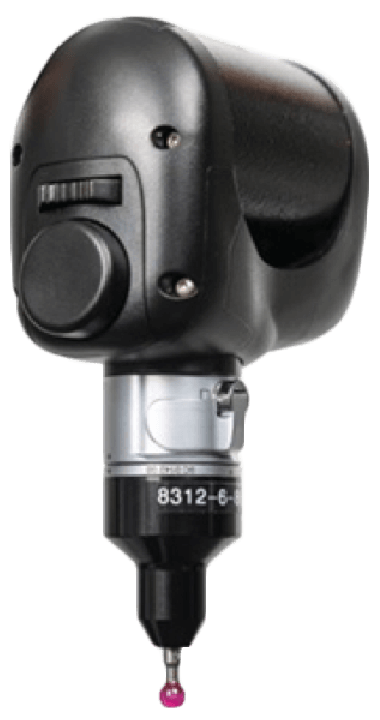

複雑な形状のスキャニングから小さなフィーチャのプローピングまで対応し、ほんの数秒で簡単に付け替えができる。

※Master3DgageTMは、VERISURF　のソフトウエアで動作します。VERISURFはソリューション別にセットでご提供され、アプリケーションと予算に合わせて適切な機能が選択できます。

メリット

■検査とレポートが数分で完了
初回品検査で数時間を要していたものが、簡単な3ステップ（整列→検査→レポート）により数分間で完了。
■いろいろなタイプの検査が柔軟にでき、品質向上、生産性アップにつながる
機動性が高く、作業現場のどこにでも設置でき、パーツを動かさなくても即座に検査可能。
工程内検証を机上ですることによりパーツを配置しなおす必要がない。
制御とインターフェイスはシンプルでわかりやすく、パソコン上での操作の時間を短縮して、品質向上に多くの時間を割り当てることが可能。
■廃棄率が下がり、利益が急上昇
品質の問題が発生した際、ピンポイントでリアルタイムに正確に把握できるので、早期解決、不良品を削減し、生産効率を上げることに繋がる。
